400方管焊縫超聲波自動化探傷設備全面了解

400方管焊縫超聲波自動化探傷設備介紹

1、該探傷設備應用于在線檢測生產線，400方管經由系統控制的傳輸?shù)皆匦D(zhuǎn)輥道，進入探傷區域，然后平穩進入探頭，完成對方管焊縫的全覆蓋檢測，視方管有無缺陷可有缺陷鋼管聲光報警。

2、整個檢測過程采用PLC控制，可實現手動、自動、等控制方式探傷。

3、初步設計探傷設備的外形尺寸(長x寬x高mm)：16000x3000x2100

400方管焊縫超聲波自動化探傷設備組成

1、檢測行走平臺            2、探頭系統升降裝置              3、探頭跟蹤裝置           4、電控系統

5、八通道超聲儀器        6、打標裝置                            7、氣路系統                 8、供水系統

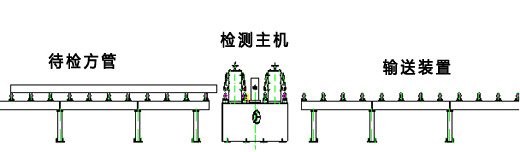

方管超聲波探傷設備正面展示

被檢測方管工件技術要求

1、鋼    級：Q235；Q345；APISPEC5L  A  B；X42—X80, max.X120

2、方管尺寸：120X120-300X400mm

3、方管長度: 8m～12.3 m

4、方管壁厚：4～16mm

5、焊縫寬度：10～15mm

6、方管直度：0.2%

7、焊道偏移：≤1.5mm/ m

8、探傷執行標準: GBT5777-2008 ，YB 4082-2000及用戶附加技術要求

400方管焊縫超聲波自動化探傷設備性能指標

探傷方法： 探傷方法：八通超聲探傷

                 方管焊縫水膜法：超聲8通道

主要技術參數：

信噪比≥8dB

漏報率≤1％

誤報率≤3％

穩定性≤2dB

管端不可探區≤200mm

滾輪最大轉速----150r/min   (150r～5r無級可調)

探傷速度0～30m/min。變頻無級可調。

設備總功率：20KW左右。

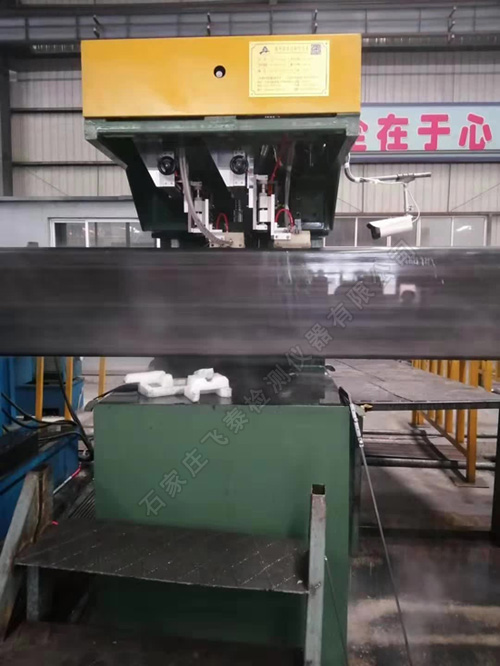

方管超聲波探傷設備整體展示

400方管焊縫超聲波自動化探傷設備主要性能

靈敏度余量大于50 dB。

垂直線性誤差小于3%。

水平線性誤差小于0.5%。

分辨率：≥30dB

WINDOWS操作界面。

自動缺陷波捕捉和記錄。

缺陷定位和定量讀數。

探傷記錄報告和探傷統計報表輸出。

電腦全數字式參數調整，存儲與參數重現。

實時阻抗平面和時基掃描顯示模式

自動報警和噴標輸出。

頻率范圍：64～5MHz

可輸出聲光報警、延時打標及分選信號。

快速電子自動平衡和數字相位自動旋轉。

增益：0～100dB,每檔1/6 dB可調。

研華工業控制計算機
